Pureza: | Acima de 99,8% | Espessura: | 3oz, 105um, 105micron, 0.1mm |
---|---|---|---|
Resistência à tração: | MPa do ≥ 150 | Força de casca: | ≥ 1 N/mm |
Tratamento de superfície: | lado cru do lado + o um lustrou | Tala: | sob 2 |
Aplicação: | Protegendo a folha do tanoeiro | ||
Realçar: | folha de cobre adesiva,fita de protecção de cobre |

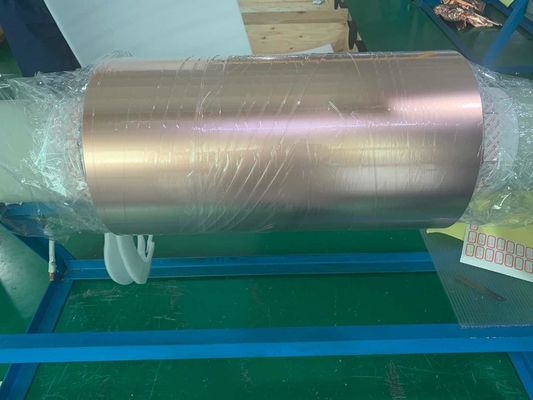

Folha eletrolítica electrodeposited eletromagnética 0.1mm do cobre do ED da largura máxima para proteger aplicações (padrão IPC 4562)
Características | 1.the tratou a folha em cinzento ou em vermelho |
força de casca 2.High | |
capacidade gravura em àgua forte 3.Good | |
adesão 4.Excellent à gravar a resistir |
placa da resina 1.Phenolic | |
Aplicação: | placa 2.Epoxy |
aplicação 3.shielding |
Propriedades típicas da folha de cobre padrão para a placa da resina fenólico e a placa da cola Epoxy.
Classificação
|
Unidade | Exigência | Método do teste | |||||||||||
Designação da folha | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
Espessura nominal | / | 12um | 1/2 ONÇA | 3/4 de ONÇA |
1 Onça |
2 Onça |
3 Onça |
IPC-4562A | ||||||
Peso da área | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
Pureza | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
Perfil da folha | Lado brilhante (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
Lado do resíduo metálico (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
Resistência à tração |
R.T. (23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
Alongamento |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
Assunto | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
Força de casca (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
Pinholes&porosity | Número | Não |
IPC-TM-650 2.1.2 |
|||||||||||
Anti-oxidization | R.T. (23℃) | dia | 180 | / | ||||||||||
H.T. (200℃) | Minutos | 60 |
1. Nós testamos a força de casca com (Tg140) prepreg FR-4, reconfirmamos por favor com seus pp.
2. Largura padrão, 1295 (±1) milímetros, maio de acordo com o alfaiate do pedido do cliente.

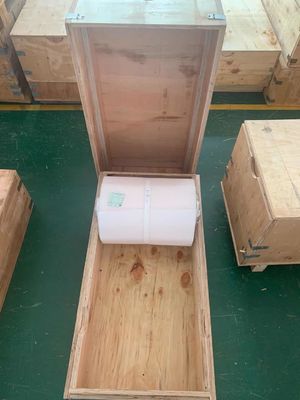

Embalagem e Mark do ED que protegem a folha de cobre:
