Lugar de origem: | China |
Marca: | JIMA |
Certificação: | SGS, ISO,Reach, RoHS |
Número do modelo: | EDCULP |
Quantidade de ordem mínima: | 50 kg |
---|---|
Preço: | usd 15-20 kg |
Detalhes da embalagem: | Embalagem de madeira |
Tempo de entrega: | 5-15 dias |
Habilidade da fonte: | 1000 ton por mês |
Nome: | Folhas 12UM-105UM do cobre do ED para os materiais &EMI de FPC, folha do cobre do perfil baixo para | furo de pino: | Nenhum |
---|---|---|---|
Espessura: | 12um 10um 25um 50um 70um 105um, 9um 12um 18um 25um 35um | Cor: | Vermelho ou preto |
Aplicativo: | DIODO EMISSOR DE LUZ, FPC, FCCL | Amostra: | pode ser a fonte |
Realçar: | folhas do cobre de 35um ED,Folhas do cobre de EMIED,Folhas do cobre do ED dos materiais de FPC |
Folhas 12um 18um 25um 35um do cobre do ED para materiais de FPC & IEM
>. a folha do perfil baixo do tratamento dentro para trás/vermelho.
>. Espessura: 12~35µm
>. Largura: 200-1340mm
>. Desempenhos: A superfície do produto é preta ou vermelho, tem a aspereza do intradorso.
>. Aplicações: A estratificação folheada de cobre flexível (FCCL), circuito fino FPC, diodo emissor de luz revestiu o filme fino de cristal. Table1- desempenho:
Propriedades típicas da folha do cobre do perfil baixo
Classificação | Unidade | Exigência | Método do teste | ||||||
Espessura nominal | / | 12um | 1/2 ONÇA (18um) | 3/4 de ONÇA (25um) | 1 ONÇA (35um) | 50UM | 70UM | 105UM | IPC-4562A |
Peso da área | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 435±15 | 585±20 | 870±30 | IPC-TM-650 2.2.12.2 |
Pureza | % | ≥99.8 | IPC-TM-650 2.3.15 | ||||||
Aspereza | Lado brilhante (Ra) | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | ≤0.43 | IPC-TM-650 2.3.17 |
Lado do resíduo metálico (Rz) | um | ≤4.5 | ≤5.0 | ≤6.0 | ≤7.0 | ≤8.0 | ≤12 | ≤14 | |
Resistência à tração | R.T. (23℃) | ≥207 | ≥207 | ≥207 | ≥276 | ≥276 | ≥276 | ≥276 | IPC-TM-650. 2.4.18 |
H.T. (180℃) | Mpa | ≥138 | |||||||
Alongamento | R.T. (23℃) | ≥4 | ≥4 | ≥5 | ≥8 | ≥10 | ≥12 | ≥12 | IPC-TM-650. 2.3.18 |
H.T. (180℃) | % | ≥4 | ≥4 | ≥5 | ≥6 | ≥8 | ≥8 | ≥8 | |
Força de casca (FR-4) | N/mm | 0,8 | ≥1.0 | ≥1.1 | ≥1.2 | ≥1.4 | ≥2.0 | ≥2.0 | IPC-TM-650 2.4.8 |
Ibs/in | 4 | ≥4.6 | ≥5.7 | ≥6.3 | ≥7 | ≥8 | ≥11.4 | ≥11.4 | |
Pinholes&porosity | Número | Não | IPC-TM-650 2.1.2 | ||||||
Anti-oxidization | R.T. (23℃) | 180 | |||||||
H.T. (200℃) | 60 minutos | 30 |

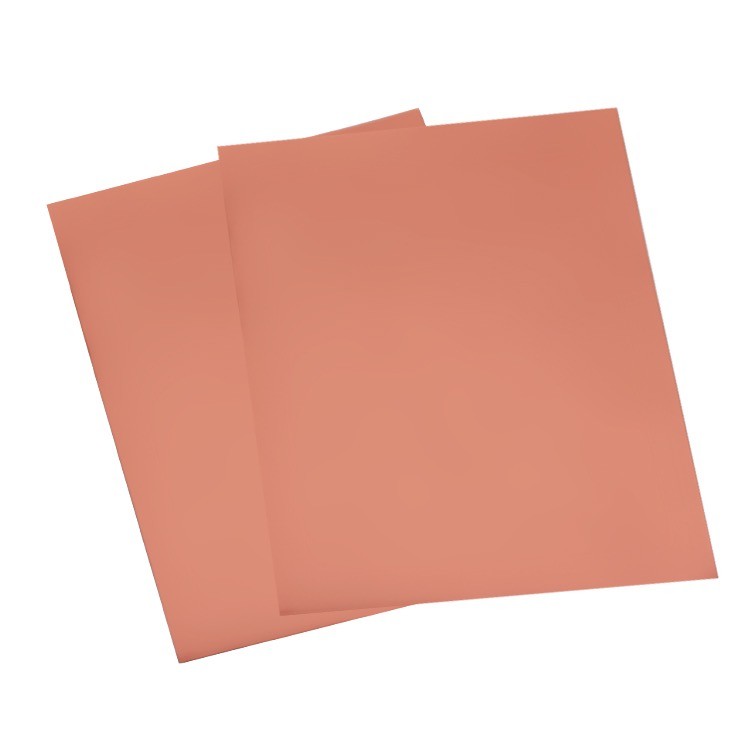

Imagem da folha do cobre do perfil baixo
